Компания «ГидроСнаб-Юг» поставляет комплектующие для гидравлических систем и аппаратов высокого давления. Основная специализация — производство рвд ростовская область, город Шахты. Мы собираем шланги для автомоек, промышленных линий санитарной обработки и сервисных центров.
Технические возможности и ассортимент
В наличии на складе рукава типов 1SN, 2SN, 4SH, 4SP, а также специализированные шланги для АВД.
- Для автомоек: поставляем износостойкие рукава, устойчивые к постоянному трению об абразивные поверхности и воздействию моющей химии.
- Для пищевых производств: изготавливаем шланги, выдерживающие температуру воды до +150°C и пиковые нагрузки давления.
- Для сервисных центров: предлагаем фитинги стандартов DKOL, DKOS, BSP, JIC и муфты для опрессовки.
На итоговые рукава высокого давления цена зависит от рабочего давления (от 100 до 700 бар), типа оплетки, диаметра и длины изделия. Собственный цех опрессовки позволяет исключить торговые наценки.
Услуги по сборке и замене
Если вам необходимо срочно купить рукава высокого давления рвд, не спешите переплачивать! Сборка по образцу занимает от 15 до 30 минут. Мы выполняем изготовление рвд в городе Шахты Ростовской области на импортном оборудовании, что гарантирует герметичность соединений при вибрационных нагрузках.
Все изделия проходят проверку на соответствие ГОСТ и международным стандартам DIN/EN. Вы можете заказать как серийные партии, так и штучные рукава высокого давления в нашей компании Гидроснаб-Юг г. Шахты Ростовской области.
Рукава высокого давления компании «ГидроСнаб-Юг» полностью взаимозаменяемы с зарубежными аналогами и могут устанавливаться на машинах ведущих мировых производителей - «Caterpillar», « Hitachi», «Kato», «Komatsu» и John Deere, Liebherr и др.
Параметры для изготовления РВД: рабочее давление и типы резьб
| Условный проход, мм | Условный проход, дюйм | Рабочее давление, МПа | Разрывное давление, МПа | Радиус изгиба, мм | Резьба присоединительная | Размер «под ключ», мм |
|---|---|---|---|---|---|---|
| 6 | 1/4 | 40 | 160 | 100 | M 10x1; M 12x1,5; M 14x1,5 | 17 |
| 8 | 5/16 | 21,5 | 85 | 115 | M 16x1,5 | 19 |
| 8 | 5/16 | 35 | 140 | 115 | M 16x1,5 | 19 |
| 8 | 5/16 | 35 | 140 | 115 | M 16x1,5 | 19 |
| 8 | 5/16 | 35 | 140 | 115 | M 22x1,5 | 27 |
| 10 | 3/8 | 33 | 132 | 130 | M 18x1,5 | 22 |
| 10 | 3/8 | 33 | 132 | 130 | M 22x1,5 | 27 |
| 12 | 1/2 | 25 | 100 | 180 | M 20x1,5 | 24 |
| 12 | 1/2 | 25 | 100 | 180 | M 22x1,5 | 27 |
| 12 | 1/2 | 27,5 | 100 | 180 | M 20x1,5 | 24 |
| 12 | 1/2 | 27,5 | 100 | 180 | M 22x1,5, G 1/2" | 27 |
| 16 | 5/8 | 20 | 80 | 205 | M 27x1,5 | 32 |
| 16 | 5/8 | 25 | 100 | 200 | M 27x1,5 | 32 |
| 16 | 5/8 | 30 | 90 | 200 | M 27x1,5 | 32 |
| 20 | 3/4 | 16 | 64 | 200 | M 30x1,5; M 30x2,0 | 36; 41 |
| 20 | 3/4 | 16 | 64 | 200 | M 33x2,0 | 41 |
| 20 | 3/4 | 21,5 | 85 | 240 | M 30x1,5; M 30x2,0 | 36; 41 |
| 20 | 3/4 | 21,5 | 85 | 240 | M 33x1,5; M 33x2,0 | 41 |
| 20 | 3/4 | 21,5 | 85 | 240 | G 3/4" | 32 |
| 20 | 3/4 | 35 | 140 | 300 | M 42x2,0 | 50 |
| 20 | 3/4 | 43 | 129 | 240 | M 33x2,0 | 41 |
| 20 | 3/4 | 43 | 129 | 240 | M 36x2,0 | 41 |
| 20 | 3/4 | 43 | 129 | 240 | M 36x2,0; 36x1,5 | 41 |
| 20 | 3/4 | 43 | 129 | 240 | M 42x2,0 | 50 |
| 25 | 1 | 27,5 | 110 | 300 | M 42x2,0; G 1 1/4" | 50 |
| 25 | 1 | 28 | 112 | 340 | M 42x2,0; G 1 1/4" | 50 |
| 25 | 1 | 35 | 140 | 300 | M 42x2,0; G 1 1/4" | 50 |
| 25 | 1 | 38 | 152 | 340 | M 42x2,0; G 1 1/4" | 50 |
| 32 | 1-1/4 | 29 | 87 | 420 | M 52x2,0 | 60 |
| 32 | 1-1/4 | 35 | 140 | 460 | M 52x2,0 | 60 |
| 38 | 1-1/2 | 9 | 36 | 500 | M 56x2,0 | 65 |
| 38 | 1-1/2 | 29 | 60 | 500 | M 52x2,0; M 56x2,0 | 60 |
| 50 | 2 | 4 | 16 | 630 | M 56x2,0 | 65 |
Условное обозначение рукавов высокого давления при заказе:
РВД D P T R UF U L ТУ 3148-001-97787627-09
Где:
D - условный проход рукава, мм;
P - тип рукава (1SN, 2SN, 4SH, 4SP и пр.) Давление, соответствующее типу рукава, приведено в виде числовых значений в таблице 1;
T – тип ниппеля. При одинаковых ниппелях с двух сторон, указывается одно значение;
R – тип резьбы или диаметр фланца в мм;
UF – угол ниппеля (45˚ или 90˚). Данный параметр указывается только в случае применения гнутых ниппелей;
U – угол взаимного разворота двух ниппелей, повернутых на 45 или 90 градусов. Данный параметр указывается только в случае применения двух повернутых ниппелей;
L – длина, мм.
Причины выхода из строя РВД
Одна из причин выхода из строя РВД – превышение давления в системе. При этом происходит разрыв армированного шланга. Также, механические повреждения, образовавшиеся на шлангах при работе механизмов, перегиб или передавливание приводит к преждевременному разрыву. Выход из строя РВД часто сопровождает случаи применения в системах или трубопроводах рабочих жидкостей, на которые они не рассчитаны.Поэтому наши специалисты помогут вам подобрать соответствующие технические параметры для изготовления РВД и предостерегут от дополнительных затрат, связанных с повторным изготовлением или некачественными комплектующими.

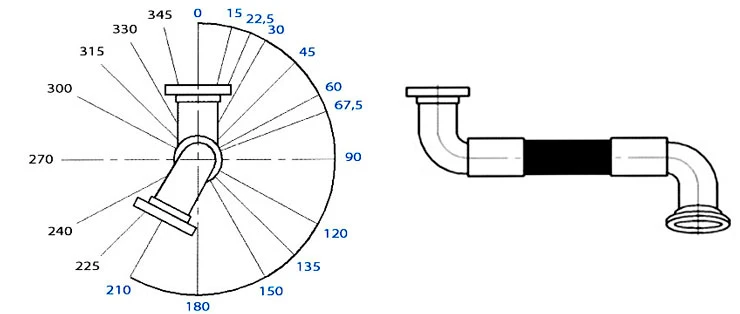

- Угол установки угловых фитингов по отношению друг к другу при изготовлении (см. рисунок) ↓
Наше производство сертифицировано на серийный выпуск РВД, поэтому мы обеспечиваем соответствие изделий европейским стандартам, что позволяет гарантировать заказчикам высокую надежность нашей продукции.
Для планирования бюджета вы можете заказать наш прейскурант заполнив простую форму ниже>>>: в нем зафиксирована базовая цена рукава высокого давления для всех типов оплетки. Перед тем как купить рукав высокого давления, рекомендуем связаться с отделом продаж — для оптовых заказчиков итоговая цена рукава высокого давления рвд может быть значительно снижена.
