Рукава для газовой сварки ГОСТ 9356-75

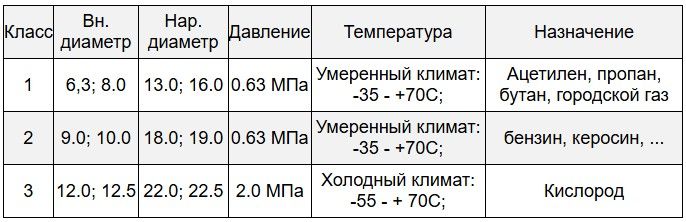

Назначение: рукава предназначены для подачи под давлением:
Класс 1 – ацетилена, городского газа, пропана, бутана под давлением 0,63 МПа;
Класс 2 - жидкого топлива: бензина, уайтспирита, керосина или их смеси под давлением 0,63 МПа;
Класс 3 - для подачи кислорода под давлением 2 МПа и 4 МПа.
Температура работоспособности: от -35С до +70с – для умеренного и тропического климата; от -55С до +70С – для холодного климата.
Пример условного обозначения
III – 9 – 2,0 ГОСТ 9356-75, где:
III - класс рукава
9 – внутренний диаметр, мм
2,0 – рабочее давление, МПа

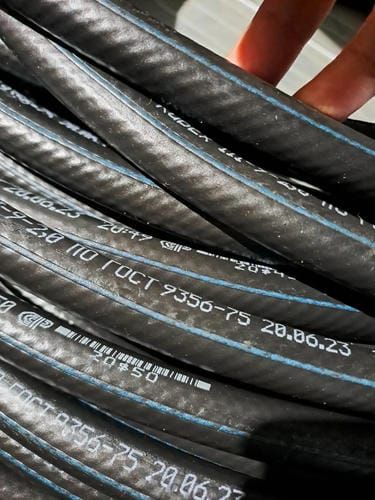

Для различия классов, рукава маркируют цветом, либо путем нанесения по всей длине рукава цветной полосы, либо рукав выпускают полностью цветным:
Класс I: красный
Класс II: желтый
Класс III: синий
I класс
|
Диаметр |
Диаметр |
Рабочее |
Длина бухты, м. |
Вес кг./м. |
|
6.3 |
13 |
6.3 атм |
50 |
0.14 |
|
9 |
18 |
50 |
0.24 |
|
|
12 |
22 |
50 |
0.36 |
II класс
|
Диаметр |
Диаметр |
Рабочее |
Длина бухты, м. |
Вес кг./м. |
|
6.3 |
13 |
6.3 атм |
50 |
0.14 |
|
9 |
18 |
50 |
0.24 |
|
|
12 |
22 |
50 |
0.36 |
III класс
|
Диаметр |
Диаметр |
Рабочее |
Длина бухты, м. |
Вес кг./м. |
|
6.3 |
13 |
20 атм |
50 |
0.14 |
|
9 |
18 |
50 |
0.24 |
|
|
12 |
22 |
50 |
0.36 |
|
|
16 |
26 |
50 |
0.43 |
