Измерительный микрошланг ВД


  • Измерительный микрошланг высокого давления для гидросистем и спецтехники

    Компания «Гидроснаб-Юг» осуществляет прямые комплексные поставки специализированных диагностических рукавов, контрольных точек, резьбовых адаптеров и переходников под манометры для гидравлических систем любой сложности. Мы обеспечиваем предприятия агросектора, парки строительной техники и промышленные производства надежными компонентами для безопасного мониторинга рабочих параметров гидравлики. Всегда в наличии на складе комплектующие DN2 на рабочее давление до 630 бар. Изготавливаем готовые измерительные линии любой протяженности — от стандартных 1,5–2 метров до индивидуальных трасс от 10 метров и более всего за 1 рабочий день.

    Скачать прайс-лист Задать вопрос


  • Материалы премиум-класса:

    сердцевина из термопластичного полиэстера и внешняя оболочка из износостойкого полиамида PA, армированная синтетическим волокном высокой прочности.

  • Диагностика без остановок:

    быстрое и герметичное подключение манометра к контрольной точке непосредственно под рабочим давлением.

  • Оперативная отгрузка:

    сборка нестандартных длин под заказ от 1 часа и отправка в день обращения.

Контроль параметров гидравлики: зачем необходим измерительный микрорукав

Регулярный мониторинг рабочего контура — обязательное условие долговечности гидравлического оборудования. Компактный и гибкий микрошланг высокого давления предназначен для дистанционного контроля давления по манометру в гидравлической системе или снятия показаний в труднодоступных узлах спецтехники и промышленного оборудования.

При проведении сервисных испытаний и регулировки клапанов измерительный микрорукав высокого давления обеспечивает прямое соединение диагностического манометра с контрольной точкой. Это позволяет оператору или сервисному инженеру безопасно и быстро фиксировать фактические параметры непосредственно во время активной работы гидросистемы, исключая необходимость сложного демонтажа основных магистралей или остановки рабочего цикла.

Конструкция и запас прочности: полиамид PA и армирование

  • Конструкция измерительного микрошланга ВД

    Элементы структуры

    1. Термопластичный полиэстер: гладкая внутренняя камера обеспечивает минимальное гидравлическое сопротивление, устойчива к агрессивным минеральным и синтетическим гидравлическим маслам.
    2. Синтетическое армирование: силовой каркас из высокопрочного синтетического волокна гарантирует устойчивость к пульсациям давления и гидроударам.
    3. Защитная полиамидная оболочка: износостойкий наружный полиамидный слой защищает микро шланг высокого давления от механического истирания, ультрафиолета, озона и воздействия смазочных материалов.
    4. Индивидуальная длина под задачу: наличие широкого ассортимента фитингов, адаптеров и соединений позволяет нам собрать диагностический рукав строго под геометрию вашей техники.
    Скачать прайс-лист Задать вопрос

Кому необходим измерительный микрорукав высокого давления: профильные задачи

Компактный внешний диаметр (5 мм), минимальный радиус изгиба (20 мм) и стойкость к давлению до 630 бар делают микрорукава незаменимым инструментом там, где монтаж классических силовых шлангов невозможен или нецелесообразен.

  • Сервисные службы и мобильные инженеры-гидравлики

    1. Профиль: специалисты по диагностике, настройке и ремонту гидросистем строительной, лесной и дорожной техники на выезде.
    2. Где применяется: комплектация портативных кейсов диагноста, подключение контрольных манометров к точкам замера (Minimess) на насосных станциях и клапанных блоках.
    3. Результат применения: мгновенная проверка давления настройки предохранительных клапанов и выявление просадок давления под нагрузкой без утечек масла и попадания воздуха в контур.

  • Производители гидростанций (HPU), стендов и маслостанций

    1. Профиль: инженеры-конструкторы и сборщики комплектного гидравлического оборудования, испытательных стендов и гидропрессов.
    2. Где применяется: разводка измерительных и импульсных линий от гидроблоков к панельным манометрам и цифровым датчикам давления на лицевых панелях пультов управления.
    3. Результат применения: экономия внутреннего пространства шкафа, гибкая прокладка по сложным траекториям без изломов и презентабельный вид готового агрегата.

  • Службы главного механика (СГМ) и технический аудит

    1. Профиль: механики производственных линий, специалисты по ТОиР и инженеры лабораторий неразрушающего контроля.
    2. Где применяется: постоянный мониторинг технологических параметров станочных гидроприводов, систем централизованной смазки, а также отбор проб рабочей жидкости (масла) под давлением без остановки станков.
    3. Результат применения: предотвращение аварийных гидроударов, контроль износа гидроаппаратуры и соблюдение чистоты по ISO 4406 без технологических пауз.

Требуется нестандартная длина или штуцеры под конкретную контрольную точку?

Благодаря постоянному наличию комплектующих на складе, компания «Гидроснаб-Юг» готова собрать измерительный рукав любой конфигурации и протяженности в кратчайшие сроки. Отправьте запрос, чтобы получить полный прайс-лист со всеми типоразмерами фитингов и резьб (M16x2, M12x1.5, 1/4, 1/2 и др.).

Получить прайс-лист и расчет

Часто задаваемые вопросы

Вопрос 1. Можно ли подключить манометр через микрорукав без стравливания давления в системе?

Ответ. При использовании контрольных точек со встроенным обратным клапаном подключение измерительного шланга происходит напрямую во время работы гидросистемы, без потери рабочей жидкости и без падения давления в контуре.

Вопрос 2. Какой минимальный радиус изгиба имеет измерительный шланг?

Ответ. Благодаря компактному диаметру (обычно DN2) и полиамидной основе, гибкий шланг допускает малые радиусы изгиба (от 20–30 мм), что позволяет прокладывать его в самых стесненных сервисных полостях техники.

Вопрос 3. За сколько времени изготавливается шланг нужной длины?

Ответ. Стандартные длины и базовые конфигурации отгружаются со склада в день заказа. Сборка индивидуального рукава с нестандартными переходниками занимает от нескольких часов.

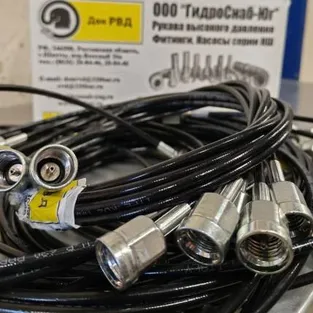

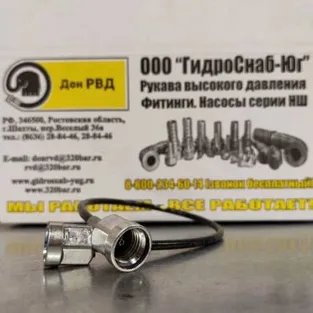

Микрорукав в сборе
