Манометры

Манометр - прибор для измерения давления в различных системах и средах. При выборе важно учитывать его конструктивные особенности, которые определяют его эксплуатационные характеристики.

Одним из ключевых критериев выбора является расположение штуцера для подсоединения к системе, по которому манометры делятся на осевые и радиальные.

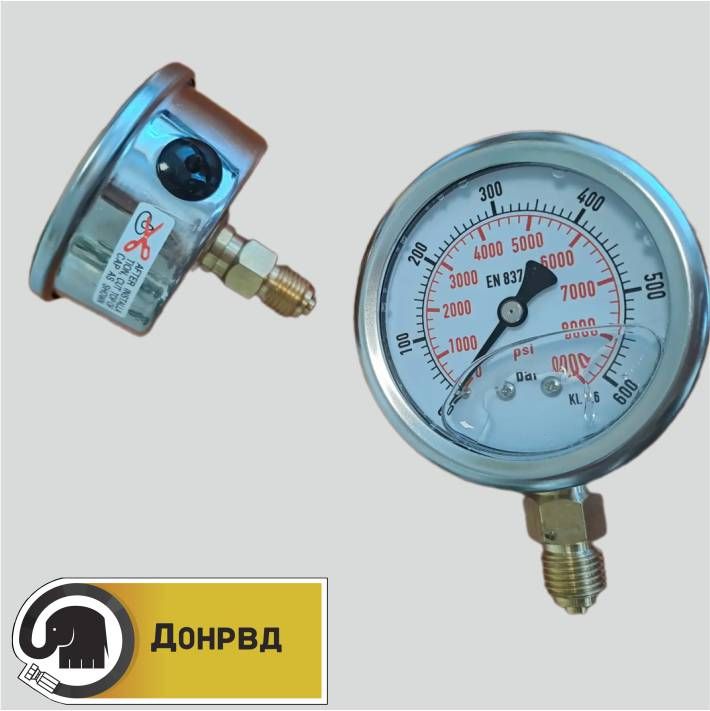

Главное отличие между осевыми и радиальными манометрами заключается в расположении резьбового соединения.

В осевых манометрах штуцер для подсоединения размещён на задней панели корпуса, параллельно оси измерительной стрелки.

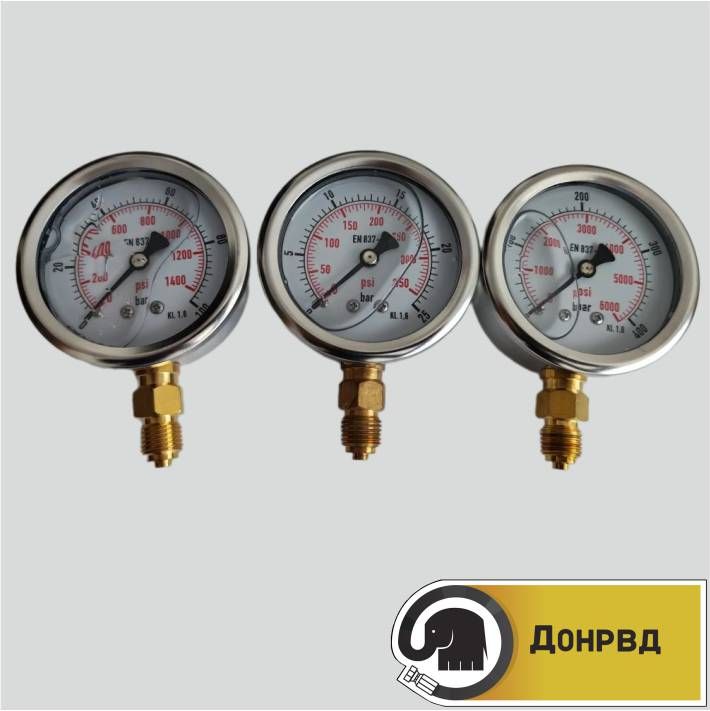

Радиальные манометры, наоборот, имеют штуцер, расположенный в нижней части корпуса, перпендикулярно оси стрелки, что удобно для монтажа на горизонтальных участках трубопроводов.

Области применения

Осевые и радиальные манометры находят широкое применение в различных отраслях промышленности, коммунального хозяйства и других сферах, где требуется контроль давления в рабочих средах. В зависимости от конструктивных особенностей, каждый из типов манометров предпочтителен в определённых условиях эксплуатации.

Преимущества и недостатки

При выборе между осевыми и радиальными манометрами важно учитывать их преимущества и недостатки, которые могут существенно влиять на эффективность и удобство эксплуатации в различных условиях.

Осевые манометры

Плюсы:

+ Компактность установки.
Параллельное расположение штуцера относительно оси измерительной стрелки позволяет удобно монтировать приборы в ограниченных пространствах, например, на панелях управления или в шкафах.
+ Удобство считывания показаний.
При установке на вертикальных поверхностях или стойках стрелка и шкала всегда находятся в удобном для наблюдения положении, что облегчает контроль давления.
+ Широкое применение в автоматизации.
Часто используется в системах управления и контроля, где требуется компактное и надёжное решение для измерения давления.

Минусы:

— Ограниченное применение в трубопроводах.
Из-за расположения штуцера осевые манометры могут быть неудобны для монтажа на горизонтальных трубопроводах или в системах с затруднённым доступом к тыльной стороне прибора.
— Меньшая универсальность.
Осевые манометры менее универсальны в условиях, требующих различных типов монтажа, что ограничивает их использование в некоторых промышленных установках.

Радиальные манометры

Плюсы:

+ Удобство монтажа на трубопроводах.
Нижнее расположение штуцера позволяет легко устанавливать приборы на горизонтальных участках трубопроводов, что делает их идеальными для использования в системах водоснабжения, газопроводах и насосных станциях.
+ Простота обслуживания.
Радиальные манометры легче демонтировать и обслуживать, так как доступ к их крепежу и соединениям обычно менее затруднён.
+ Универсальность использования.
Широкое применение в различных отраслях промышленности благодаря возможности установки на трубопроводы разного типа и диаметра.

Минусы:

— Ограниченное применение в панельных системах.
В условиях, где требуется установка на вертикальные панели или стенки, радиальные манометры могут быть неудобны из-за особенностей их конструкции.
— Зависимость от монтажного положения.
В некоторых случаях установка в определённом положении может ограничивать удобство считывания показаний, что требует более внимательного выбора места монтажа.
